Instalasi dan Konfigurasi DHCP Server pada Ubuntu Server

DHCP (Dynamic Host Configuration Protocol ) adalah protokol yang berbasis arsitektur client/server yang dipakai untuk memudahkan pengalokasian alamat IP dalam satu jaringan ( layanan pemberian otomatis pada client).
untuk menginstall dan mengkonfigurasi DHCP server, berikut langkah-langkahnya :

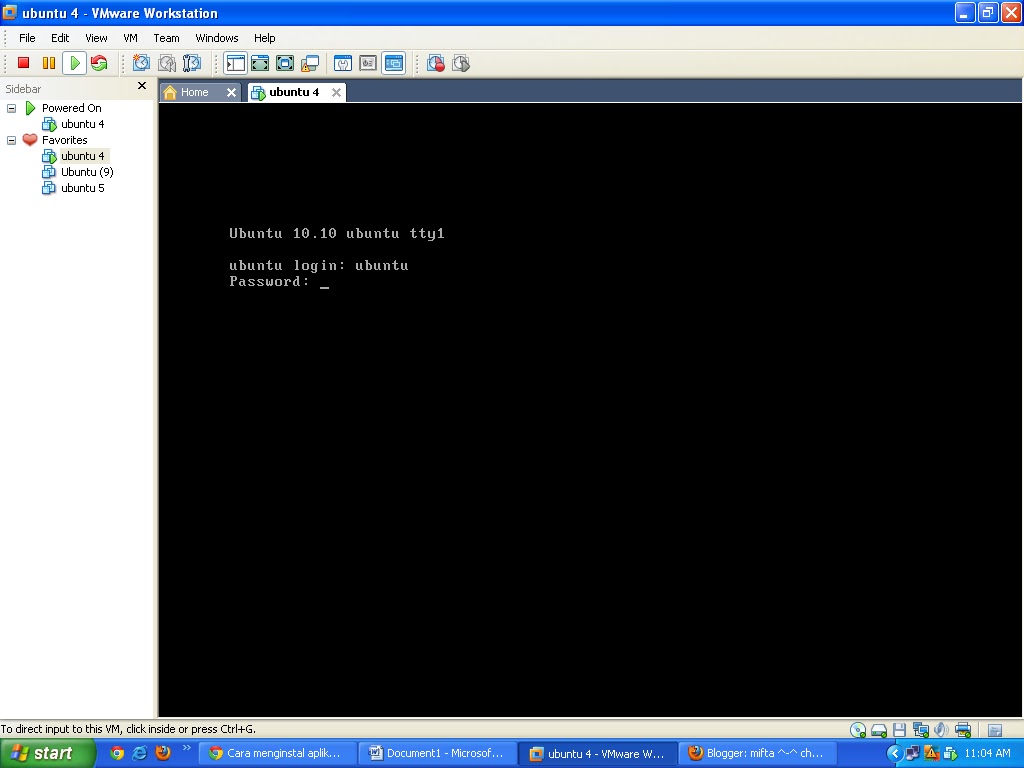

• Login pada ubuntu server dan isikan passwordnya juga



• Kemudian untuk menginstall DHCP server masuk pada root terlebih dahulu dengan cara mengetikkan sudo su dan isikan passwordnya juga.

• Setelah itu untuk menginstall DHCP server ketikkan perintah sudo apt-get install dhcp3-server

• Tunggu hingga proses instalasi selesai
• Setelah itu untuk masuk ke direktori ketikkan perintah sudo vi /etc/default dhcp3-server kemudian cari tulisan INTERFACE="" kemudian diantara petikan ketikan tulisan eth0 atau sesuaikan dengan LAN yang aktif. simpan konfigurasi tersebut dengan mengetikkan ctrl+o dan ctrl+x untuk keluar.

• Untuk dhcp konfigurasi ketikkan perintah sudo nano /etc/dhcp/dhcpd.conf.
• Ganti konfigurasi dhcp sebelumnya (konfigurasi IP boleh disesuaikan) setelah di konfigurasi ketikkan ctrl+o untuk menyimpan dan ctrl+x untuk keluar.
• Keterangan :

          Range : Rentang IP yang bis digunakan oleh komputer client.

          Option domain-name-servers : DNS yang kita gunakan.

          Option routers : IP dari router yang kita gunakan dalam jaringan.

          default-lease-time dan max-lease-time : jangka waktu penggunaan IP oleh komputer client.

• Setelah semua konfigurasi telah selesai ketikkan perintah sudo /etc/init.d/isc-dhcp-server restart.

• Setelah itu jalankan komputer client, setelah itu klik start -> control panel -> klik kanan lan yang aktif -> propeties
• Setelah itu double klik Internet Protokol (TCP/IP) lalu pilih Obtain an IP address Automatically agar client mendapatkan IP otomatis dari DHCP server, setelah itu klik OK.
• Tunggu hingga komputer mendapatkan IP.
• Untuk mendeteksi apakah kompute sudah terkoneksi jaringan kita buka command prompt dengan cara klik start kemudian pilih run dan ketikkan cmd.
• Setelah itu lakukan ping ke dns dan IP dari router.
• Jika telah berhasil melakukan ping, lanjutkan dengan membuka salah satu website dari browser.
• Jika muncul sebuah website maka instalasi dan konfigurasi dhcp server kita berhasil.

»»  READ MORE...

ROUTING STATIS DAN ROUTING DINAMIS

Routing adalah proses memilih jalur (path) yang harus dilalui oleh paket. nah kali ini saya akan membahas tentnang routing yang ada 2 jenis yaitu statik dan dinamis.

Routing Statis

Routing statis adalah routeryang me-rutekan jalur spesifik yang ditentukan oleh user untuk meneruskan paket dari sumber ke tujuan. Rute ini ditentukan oleh administrator untuk mengontrol perilaku routinh dari IP "internetwork".

Kelebihan routing statik

• untuk menghemat bandwidth jaringan karena static route tidak membangkitkan trafik route update untuk memberikan informasi perubahan rute yang berlaku (sah) saat ini ke router-router lain.

• tidak ada overhead (waktu pemprosesan) pada CPU router, yang berarti kita mungkin dapat membeli router yang lebih murah daripada jika kita menggunakan routing dinamis.

• Routing statis menambahkan keamanan, karena administrator dapat memilih untuk akses routing ke network tertentu saja.

Kelemahan routing statis

• Penggunaan static route cenderung membutuhkan waktu ekstra ketika memanajemen jaringan. Hal ini disebabkan karena sistem administrator harus secara manual meng-update riute table ketika terjadi perubahan konfigurasi jaringan.
• Routing statis tidak sesuai untuk network-network yang besar karena menjaganya akan menjadi sebuah pekerjaan full-time sendiri.
• Routing statis biasanya digunakan untuk jaringan dengan skala kecil.

Routing Dinamis

Routing dinamis adalah router yang me-rutekan jalur yang dibentuk secara otomatis oleh router itu sendiri sesuai dengan konfigurasi yang dibuat. Jika ada perubahan topologi antar jaringan, router otomatis akan membuat ruting yang baru.

Kelebihan Routing Dinamis

• Routing dinamik akan selalu meng-update dan menentukan jalur-jalurnya pada tabel routingnya
• Routing dinamik tidak hanya membuat jalur terbaik ke jaringan yang berbeda, routing dinamik juga akan menentukan jalur baru yang baik. jika tujuannya tidak tersedia (jika topologinya berubah).
• Secara otomatis membagi informasi routingnya kepada router yang lain dan menyesuaikan dengan topologi yang berubah tanpa pengaturan dari seorang admin jaringan.

Kelemahan routing dinamis

• Routing dinamis akan membebani dalam proses-proses di CPU router dan penggunaan bandwidth dari link jaringan.
• Routing dinamis biasanya digunakan untuk jaringan dengan skala yang besar.

»»  READ MORE...

Kabel Local Area Network

Pertama kali LAN menggunakan kabel "coaxial". Kemudian kabel "twisted pair" yang digunakan dalam sistem telepon telah mampu membawa frekueni yang lebih tinggi dan dapat mendukung trafik LAN. Dan saat ini, kabel fiber optik telah tampil sebagai pilihan kabel berkecepatan sangat tinggi.
Local Area Network menggunakan empat tipe kabel:

• Coaxial
• Unshielded Twisted Pair ( UTP )
• Shielded Twisted Pair ( STP )
• Fiber optik

"Kabel Coaxial"

Kabel Coaxial terdiri dari:

• sebuah konduktor tembaga
• lapisan pembungkus dengan sebuah "kawat ground".

Penggunaan Kabel Coaxial

Kabel coaxial terkadang digunakan untuk topologi bus, tetapi bebetrapa produk LAN sudah tidak mendukung koneksi kabel coaxial.

Protokol Ethernet LAN yang dikembangkan menggunakan kabel Coaxial:

           10Base5 / Kabel "Thicknet" :

• adalah sebuah kabel coaxial RG/U-8
• merupakan kabel "original" Ethernet
• tidak digunakan lagi untuk LAN modern.

          10Base2/ Kabel "Thinnet":

• adalah sebuah kabel coaxial RG/U-58.
• mempunyai diameter yang lebih kecil dari "Thicknet".
• menggantikan "Thicknet".
• tidak direkomendasikan lagi, tetapi masih digunakan pada jaringan LAN yang sangat kecil.

"Unshielded Twisted Pair"

Kabel "Unishielded Twisted Pair" (UTP) digunakan untuk LAN dan sistem telepon. Kabel UTP terdiri dari empat pasang warna kondiuktor tembaga yang setiap pasangnya berpilin. Pembungkus kabel memproteksi dan menyediakan jalur bagi tiap pasang kawat.Kabel UTP terhubung ke perangkat melalui konektor modular 8 pin yang disebut konektor RJ-45. Semua protokol LAN dapat beroperasi melalui kabel UTP. Kebanyakan perangkat LAN deliengkapi dengan RJ-45.
Kategori UTP
Terdapat 5 kategori (level) untuk untuk UTP. Kategori ini mendukung sinyal suara berkecepatan rendah (low-speed voice) dan sinyal LAN berkecepatan tinggi. Kategori 5 UTP direkomendasikan sebagai kategori minimum untuk instalasi LAN dan cocok untuk topologi star. Tabel berikut menunjukkan masing-masing ketegori.

Kategori	Performansi (MHz)	Penggunaan
Cat 1	1	Voice, Mainframe, Dumb Terminal
Cat 2	4	4 MB Token Ring
Cat 3	10	10MB Ethernet
Cat 4	20	16 MB Token Ring
Cat 5	100	100 MB Ethernet

"Shielded Twisted Pair"

Shielded twisted pair adalah jenis kabel telepon yang digunakan dalam beberapa bisnis indtalasi. Terdapat pembungkus tambahan untuk tiap pasangan kabel ("twisted pair"). Kabel STP juga digunakan untuk jaringan data, digunakan pada jaringan Token-Ring IBM. Pembungkusnya dapat memberikan proteksi yang lebih baik terhadap interfrensi EMI.

Kelemahan kabel STP

Kabel STP mempunyai beberapa kelemahan :

• Attenuasi meningkat pada frekuensi tinggi.
• pada frekuensi tinggi, keseimbangan menurun sehingga tidak dapat mengkompensasi timbulnya "crosstalk" dan sinyal "noise".
• harganya cukup mahal.

"Kabel Fiber Optik"

Kabel Fiber Optik adalah teknologi kebel terbaru. Terbuat dari glas optik. Ditengah-tengah kebel terdapat filamen glas, yang disebut "core", dan dikelilingi lapisan "cladding", "buffer coating", material penguat, dan pelindung luar. Informasi ditransmisikan menggunakan gelombang cahaya dengan cara mengkonversi sinyal listrik menjadi gelombang cahaya. Transmitter yang banya digunakan adalah LED atal Laser.
kelebihan menggunakan kabel Fiber Optik
Kabel Fiber Optik mempunyai beberapa kelebihan anta lain :

• Kapasitas bandwidth yang besar (gigabit per detik).
• Jarak transmisi yang lebih jauh ( 2 sampai lebih dari 60 kilometer ).
• Kebal terhadap interferensi elektromagnetik.

Kabel Fiber Optik bayak digunakan pada jaringan WAN untuk komunikasi suara dan data. Kendala utama penggunaan kabel fiber optik di LANadalah perangkat elektroniknya yang masih mahal. Sedangkan harga kabel fiber optiknya sendiri sebanding dengan kabel LAN UTP.

»»  READ MORE...

INSTALASI FTP SERVER

File Transfer Protool (FTP) adalah protokol yang berfungsi untuk tukar-menukarfile dalam suatu network yang menggunakan TCP koneksi bukan UDP. Dalam FTP Server dan FTP Client.
FTP Server adalah suatu server yang menjalankan software yang memberikan layanan tukar-menukar file dengan selalu siap memberikan layanan FTP apabila mendapat request dari FTP Client.
FTP Client adalah komputer yang merequest koneksi ke FTP server untuk tukar-menukar file. Jika terhubung dengan FTP Server, maka client dapat men-download, meng-upload, merename, mendelete,dll sesuai izin yang diberikan oleh administrator

Kali ini saya akan menginstall ftp server dengan menggunakan vsFTPd.

1. Pertama-tama login pada ubuntu server and, isikan username dan password anda

2. Setelah itu masuk pada root dengan ketikkan sudo su tekan enter jika diminta password isikan password tersebut sama dengan sebelumnya

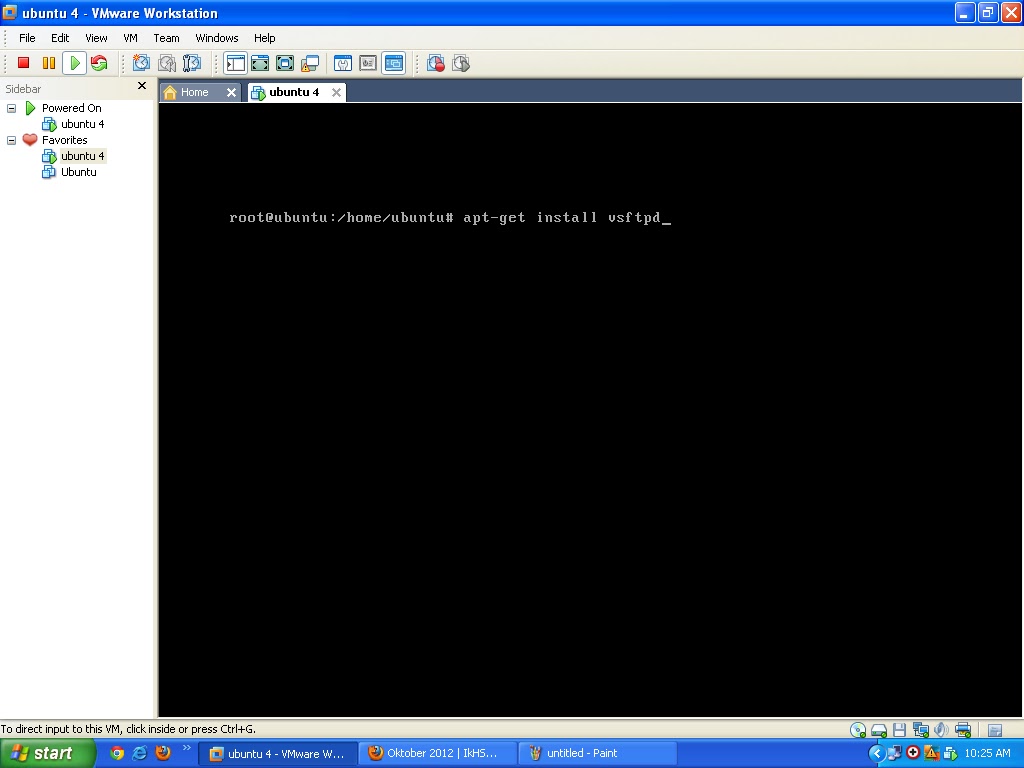

3. Kemudian untuk menginstall vsftp ketikkan perintah apt-get install vsftpd

4. Tunggu hingga proses instalasi vsftpd selesai.
5. Setelah proses instalasi selesai , edit edit konfigurasi vsftpd di direktori/etc dengan nama vsftpd.conf dengan editor sesuka anda.
6. Setelah itu hilangkan tanda pagar (#) pada script untuk mengaktifkannya.

write_enable=YES

local_enable=YES

anon_upload_enable=YES

anon_mkdir_write_enable=YES

7. Setelah selesai mengedit tekan ctrl+o untuk menyimpan konfigurasi, lalu tekan ctrl+x untuk keluar.
8. Untuk merestart vsftpd agar konfigurasi kita dijalankan ketikkan perintah service vsftp restart atau /etc/init.d/vsftp restart

KONFIGURASI FTP ANONIM
FTP anonim artinya user bisa masuk ke ftp server tanpa harus memasukkan login dan password. Biasanya digunakan oleh FTP server yang menyediakan berkas untuk umum, seperti mirror aplikasi atau server penyedia repositori distro linux.Dan lokasi home direktori untuk user FTP ada di /home/ftp, dan ini adalah tempat menyimpan berkas yang akan diberikan melalui FTP.
Jka betniat untuk memindahkan lokasi tempat menyimpan berkas untuk FTP anonim tadi, anda tinggal mengganti lokasi home direktori untuk user ftp.
Misal kita akan memindahkan ke /data/ftp
sudo mkdir /data/ftp
sudo usermod -d /data/ftp ftp
setelah itu restart service vsftpd
sudo /etc/init.d/vsftpd restart


UJI COBA PENGAMBILAN DATA DARI SERVER KE CLIENT

1. Jalankan client, kemudian buka explorer atau browses pada klient tersebut.
pada address bar ketikkan  ftp://<ip server> kemudian tekan enter
2. Setelah muncul index dari file, klik kanan pada file yang akan diambil lalu klik save as untuk tempat bagi file yang telah diambil.
3. Jika proses pengambilan sebuah file berhasil maka pembuatan FTP Server kita berhasil.

»»  READ MORE...

protokol jaringan

PROTOKOL JARINGAN

PENGERTIAN PROTOKOL
Protokol adalah sebuah aturan atau standart yang mengatur atau mengijinkan terjadinya hubungan, komunikasi, dan perpindahan data antara dua atau lebih titik komputer. Protokol dapat diterapkan pada perangkat keras, perangkat lunak atau kombinasi dari keduanya. Pada tingkatan yang terendah, protokol mendefinisikan koneksi perangkat keras.

FUNGSI PROTOKOL

Seacara umum fungsi protokol adalah sebahgai penghubung dalam komunikasi data sehingga proses penukaran data bisa berjalan dengan baik dan benar.

Secara khusus, fungsi protokol adlah sebagai berikut:

• Fragmentasi dan Re-assembly

Pembagian informasi yang dikirim menjadi beberapa paket data dari sisi pengirim. Jika telah sampai di penerima, paket data tersebut akan digabungkan menjadi paket berita yang lengkap.

• Enkapsulasi

Enkapsulasi (Encaptulation) adalah proses pengiriman data yang dilengkapi dengan alamt, kode-kode koreksi, dan lain-lain.Fungsinya adalah untuk melengkapi berita yang dikirimkan dengan address, kode-kode koreksi dan lain-lain.

• Kontrol Konektivitas ( Connection Control)

fungsi dari connection control adalah membangun hubungan komunikasi berupa pengiriman data dan mengakhiri hubungan dari pengirim ke penerima.

• Flow Control

Fungsi dari Flow control adalah sebagai pengatur jalannya data dari pengirim ke penerima.

• Error Control

Fungsi dari Error Control adalah mengontrol terjadinya kesalahan sewaktu data dikirimkan.

• pelayanan Transmisi (Transmission service)

Fungsi dari pelayanan transmisi adalah memberikan pelayanan komunikasi data yang berhubungan dengan prioritas dan keamanan data.

JENIS-JENIS PROTOKOL

Beberapa jenis protokol yang umum digunakan dalam sebuah komputer adalah sebagai berikut :

a. NetBeui Frame Protocol

b. NetBIOS

c. NWLink

d. IPX/SPX

e. TCP/IP

f. Subnet mask.

NetBeui Frame Protocol

NetBeui singkatan dari istilah dalam bahasa inggris : NetBIOS Extented User Interface, adalah sebuah protokol jaringan yang dikembangkan oleh International Business Machine Corporation (IBM) dan Microsoft Corporation pada tahun 1985 yang digunakan untuk jaringan lokal (LAN) yang terdiri dari atas komputer hingga 200 stasiun kerja.
IPX
IPX (internet packet exchange) adalah  protokol network dari novell yang menghubungkan network yang menggunakan novell netware client dan server. IPX bekerja pada layer network dari protokol komunikasi dan koneksi tanpa sambungan (connectionless tak memerlukan koneksi yang perlu disetup sebelum paket dikirim ke tujuannya)

IP Address

IP address adalah alamat yang diberikan pada jaringan komputer dan peralatan jaringan menggunakan protokol TCP/IP. IP address terdiri atas 32 bit angka biner yang dapat dituliskan sebagai empat kelompok angka desimal yang dipisahkan oleh tanda titik seperti 172.16.254.1 IP address terdiri atas dua bagian yaitu network ID dan host ID, dimana network ID menentukan alamat jaringan komputersedangkan host ID menentukan alamat host ( komputer, router, switch ). Oleh sebab itu IP address memberikan alamat lengkap suatu host beserta alamat jaringan dimana host itu berada.

Kelas-kelas IP Address

Untuk mempermudah pemakaian, bergantung pada kebutuhan pemakai, IP address dibagi dalam tiga kelas seperti diperlihatkan pada tabel di bawah ini :

Domain Name System ( DNS )

• DNS adalah suatu sistem yang emungkinkan nama suatu host pada jarinngan komputer atau internet ditranslasikan menjadi IP address. Dalam pemberian nama, DNS menggunakan arsitektur hierarki
• Root-level domain: merupakan tingkat teratas yang ditampilkan sebagai tanda titik (.)
• Top level domain : kode kategori organisasi atau negara misalnya

          .com = perusahaan
          .edu =  perguruan tinggi
          .gov = badan pemerintahan.

Selain itu untuk membedakan pemakaian nama oleh suatu negara daengan negara lain digunakan tanda misalnya .id untuk indonesia atau .au untuk australia.
Second level domain merupakan nama untuk organisasi atau perusahaan, misalnya : microsoft.com , yahoo.com, dan lain-lain.

DHCP (Dynamic Host Configuration Protokol
IP address dan subnet mask dapat diberikan secara otomatis menggunakan Dynamic Host Configuration Protokol atau diisi secara manual.DHCP berfungsi untuk memberikan IP address secara otomatis pada komputer yang menggunakan protokol TCP/IP. DHCP bekerja dengan relasi client-server, dimana DHCP server menyediakan suatu kelompok IP address yang dapat diberikan pada DHCP client. Dalam memberikan IP address ini, DHCP hanya meminjamkan IP address tersebut. Jadi pemberian IP address ini berlangsung secara dinamis

• Fiber Optic

Jaringan yang menggunakan Fiber Optic ( FO ) biasanya perusahaan besar, dikarenakan harga dan proses pemasangannya lebih sulit. Namun demikian, jaringan yang menggunakan FO dari segi kehandalan dan kecepatantidak diragukan. Kecepatan pengiriman data dengan media FO lebih dari 100Mpbs dan bebas pengaruh lingkungan.

• Twisted Pair Ethernet

Kabel Twisted Pair ini terbagi menjadi dua jenis yaitu shielded twisted pair ( STP ) dan unshielded twisted pair ( UTP ). STP adalah jenis kabel yang dimiliki selubung pembungkus sedangkan UTP tidak mempunyai selubung pembungkus. Untuk koneksinya kabel jenis ini menggunakan konektor RJ-11 atau RJ-45.
Kategori Twisted Pair Cable

• kategori 1 : twisted-pair ( UTP ) dikenal sebagai kabel telefon
• kategori 2 : UTP digunakan pada laju data hingga 4 Mpbs
• kategori 3 : UTP dignakan pada laju data hingga 10 Mpbs ( jari-ngan 10 BaseT memerlukan persyaratan minimum dengan kabel ini )
• kategori 4 : UTP digunakan pada laju data hingga 16 Mpbs ( digunakan pada jarinagn Token Ring )
• kategori 5 : UTP digunakan pada laju data hingga 100 Mpbs ( biasanya juga dapat digunakan untuk 1000 Mpbs), panjang persegmen dapat mencapai 100 m . Menggunakan jenis konektor RJ-45, yang digunakan pada jaringan dengan topologi star dan bus.
• kategori 6 : UTP digunakan pada laju data hingga diatas 1 Gbps persegmen dapat mencapai 100m. Menggunakan jenis konektor RJ-45, yang digunakan pada jaringan dengan topologi star.
• 100BaseTX : EIA/TIA Category 5,6, atau 7 adalah kabel two-pair, untuk satu host per segmen, dengan rentang mencapai 100m , menggunakan konektor MII RJ-45, yang digunakan pada jaringan dengan topologi star dan bus.
• 100BaseFX : Berdasar kabel fiber optic multimode (MMF) dengan ukuran 62.5/12.5 micron. untu topologi jaringan point-to-point, rentang jaringan hingga mencapai 400 m. Menggunakan jenis konektor ST atau SC.
• UTP Cable (khususnya CAT5 / CAT5e)

          kategori 5 atau 5e adalah paling reliable dan memiliki kompabilitas yang tinggi, dan yang paling disarankan, baik pada 10 Mbps dan Fast Ethernet (100Mbps). konektor yang bisa digunakan untuk UTP Cable. CAT5 adalah RJ-45. Untuk penggunaan koneksi komputer, dikenal 2 buah tipe penyambungan kabel UTP ini, yaitu straight cable dan crossover cable.
